۷ نکته طلایی در آموزش آیسی ها به زبان ساده برای مبتدیان
مقدمه:
اگر به دنیای الکترونیک علاقه‌مند هستید اما نمی‌دانید از کجا شروع کنید، نگران نباشید. یکی از مهم‌ترین مفاهیم در الکترونیک دیجیتال، آیسی‌ها یا همان مدارهای مجتمع (IC: Integrated Circuit) هستند. در این مقاله با عنوان «آموزش آیسی ها به زبان ساده برای مبتدیان»، قصد داریم ۷ نکته طلایی و کاملاً متمایز را با بیانی روان و ساده به شما معرفی کنیم تا بتوانید به‌راحتی وارد این حوزه شوید. این مقاله مناسب تمام افرادی است که تجربه کمی در الکترونیک دارند یا به‌تازگی تصمیم به یادگیری گرفته‌اند.
نکته اول: آشنایی پایه‌ای با مفهوم آیسی (IC)
اولین قدم در آموزش آیسی ها به زبان ساده برای مبتدیان، درک درست از چیستی آیسی است. آیسی یا مدار مجتمع، تراشه‌ای کوچک و مستطیلی است که حاوی تعداد زیادی قطعه الکترونیکی مانند ترانزیستور، مقاومت و خازن در اندازه‌ای میکروسکوپی است.
چرا آیسی‌ها اهمیت دارند؟
| ویژگی | توضیح |
|---|---|
| اندازه کوچک | فضای بسیار کمی اشغال می‌کند |
| سرعت بالا | پردازش سریع‌تر سیگنال‌ها |
| مصرف کم برق | بازدهی بالا در مصرف انرژی |
| قیمت مناسب | تولید انبوه باعث کاهش هزینه شده است |
آیسی‌ها به دستگاه‌های الکترونیکی امکان هوشمند شدن می‌دهند و تقریباً در تمام گجت‌های مدرن وجود دارند. شناخت ساختار و نحوه عملکرد آن‌ها اولین گام مهم برای ورود به دنیای الکترونیک است.

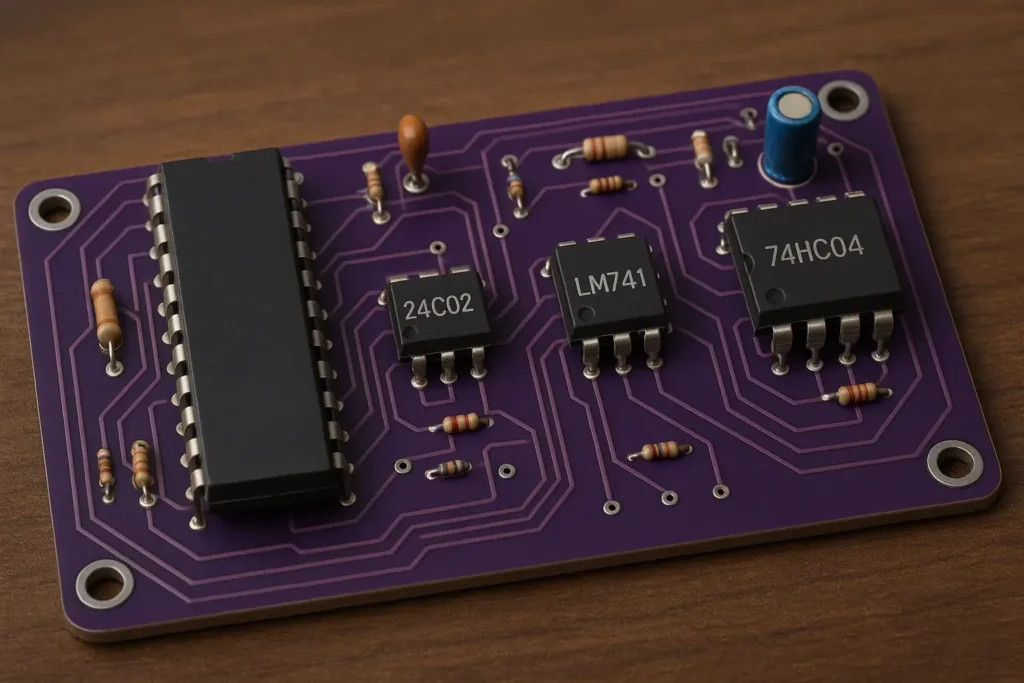

نکته دوم: شناخت انواع مختلف آیسی‌ها و کاربردهای آن‌ها
یکی از اصولی‌ترین گام‌ها در آموزش آیسی ها به زبان ساده برای مبتدیان، شناخت انواع آیسی‌هاست. هر آیسی برای کار مشخصی طراحی شده است و آشنایی با دسته‌بندی آن‌ها به شما دید بهتری می‌دهد.
انواع رایج آیسی:
| نوع آیسی | کاربرد |
|---|---|
| آیسی دیجیتال | انجام عملیات منطقی مانند AND, OR, NOT |
| آیسی آنالوگ | تقویت یا فیلتر کردن سیگنال‌ها |
| آیسی ترکیبی | ترکیب آنالوگ و دیجیتال (مثل مبدل ADC) |
| آیسی حافظه | ذخیره داده‌ها در RAM، ROM و EEPROM |
| میکروکنترلر | کنترل سیستم‌های تعبیه‌شده با برنامه‌ریزی |
شناخت این دسته‌ها به شما کمک می‌کند آیسی مناسب را برای پروژه‌تان انتخاب کنید. همچنین دانستن کاربرد هر آیسی در دنیای واقعی درک شما را از سیستم‌های الکترونیکی بیشتر می‌کند. این یکی از پایه‌های ضروری در آموزش آیسی ها به زبان ساده برای مبتدیان است.
نکته سوم: نحوه شناسایی پایه‌های آیسی و استفاده از دیتاشیت
برای راه‌اندازی و تست صحیح آیسی‌ها، باید نحوه تشخیص پایه‌ها را بدانید. این کار از طریق ظاهر آیسی و دیتاشیت آن انجام می‌شود.
چگونه آیسی را بخوانیم؟

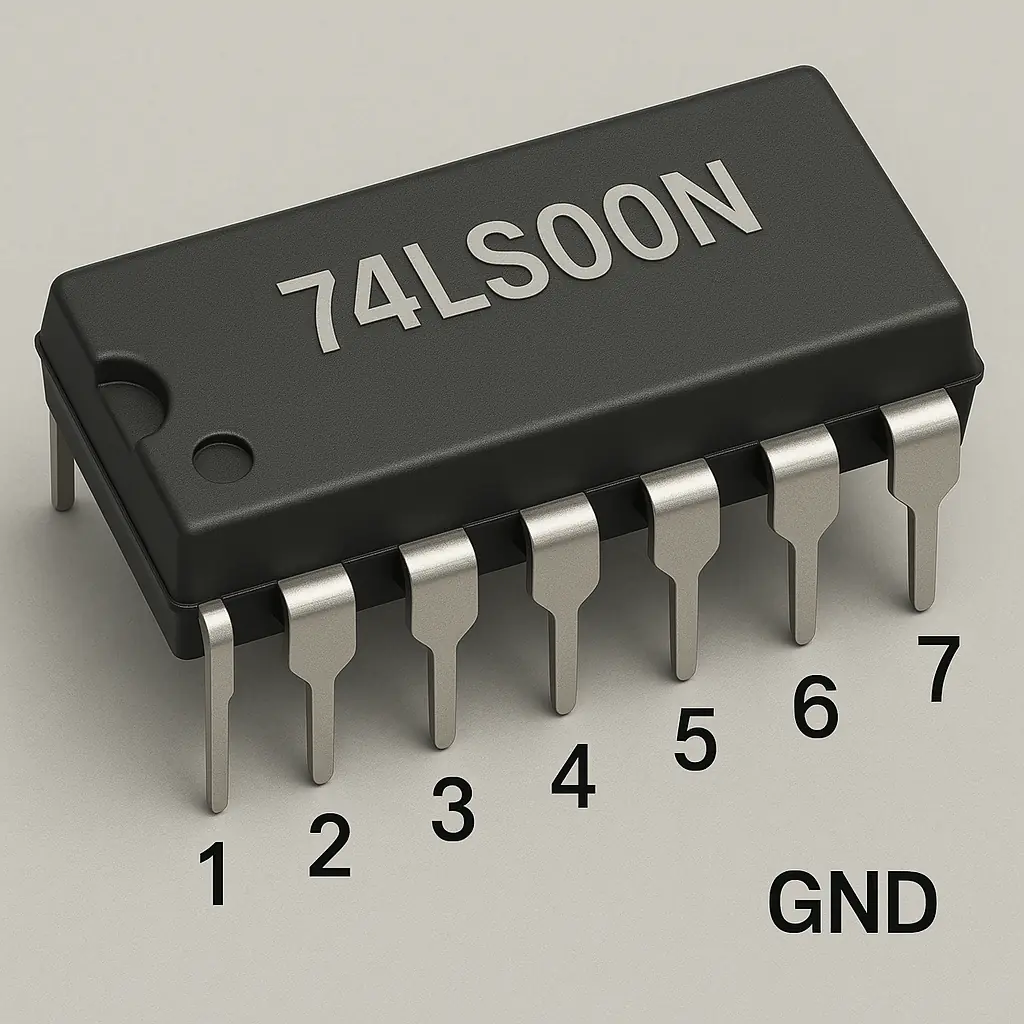

- بیشتر آیسی‌ها در یک طرف یک بریدگی یا نقطه کوچک دارند؛ این محل نشانه پایه شماره ۱ است.
- پین‌ها برخلاف جهت عقربه ساعت شماره‌گذاری می‌شوند.
- با جستجوی شماره آیسی در اینترنت، می‌توانید دیتاشیت آن را پیدا کنید.
مثال:

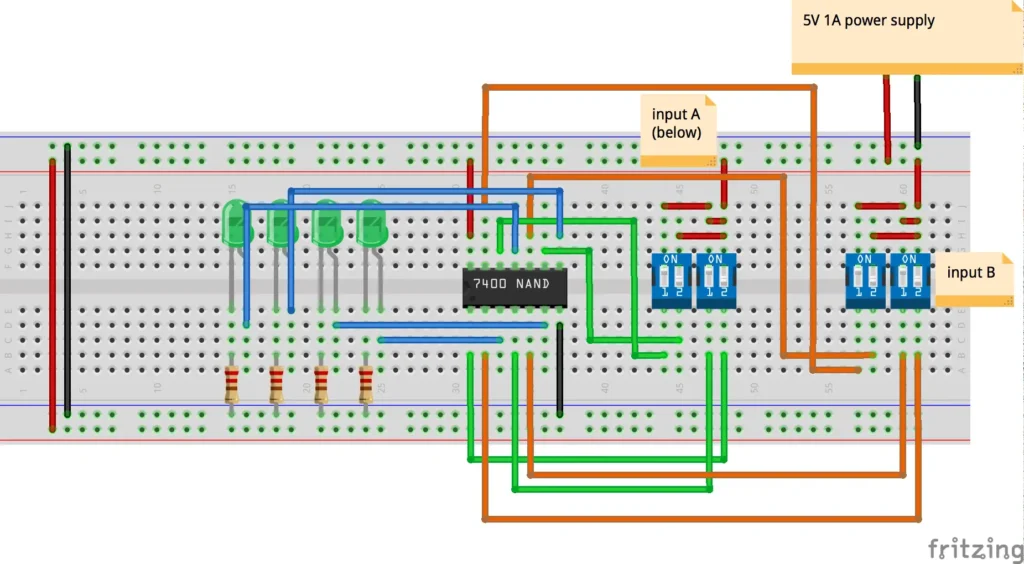

برای آیسی 7400 که شامل دروازه NAND است:
| پایه | عملکرد |
|---|---|
| 1 | ورودی اول گیت 1 |
| 2 | ورودی دوم گیت 1 |
| 3 | خروجی گیت 1 |
| 7 | زمین (GND) |
| 14 | تغذیه مثبت (VCC) |
نکات تکمیلی در استفاده از دیتاشیت:
- دقت به ولتاژ کاری آیسی (Vcc)
- بررسی محدودیت جریان خروجی و ورودی
- شناخت جدول زمانی (Timing Diagram) برای آیسی‌های دیجیتال
- مطالعه نمودارهای داخلی برای درک ساختار کلی آیسی
- آگاهی از شرایط حرارتی، حداقل و حداکثر دمای کارکرد
- آشنایی با ویژگی‌های عملکردی خاص آیسی مانند سرعت سوئیچینگ یا نویزپذیری
- توجه به حداکثر توان مصرفی و روش‌های خنک‌سازی
مطالعه دقیق دیتاشیت بخش جدایی‌ناپذیر از آموزش آیسی ها به زبان ساده برای مبتدیان است و باعث جلوگیری از خطاهای رایج می‌شود. شما می‌توانید اطلاعات دیتاشیت را مبنای طراحی و تحلیل مدار خود قرار دهید.
نکته چهارم: تمرین عملی همراه با رعایت اصول ایمنی
یادگیری بدون تمرین مانند حفظ فرمول بدون درک آن است. با ساخت مدارهای ساده، مفاهیم در ذهن شما تثبیت می‌شوند؛ اما رعایت اصول ایمنی در حین انجام این تمرین‌ها ضروری است.
مراحل پیشنهادی برای تمرین:
- خرید آیسی‌های ساده مانند 555، 7400، یا 4017
- تهیه یک برد بورد برای آزمایش بدون لحیم‌کاری
- بررسی دیتاشیت و شبیه‌سازی مدار در نرم‌افزارهایی مثل Proteus یا Tinkercad
- ساخت مدارهای ساده مانند چشمک‌زن، شمارنده و دروازه منطقی
اصول ایمنی ضروری:
- استفاده از مچ‌بند ضد الکتریسیته ساکن هنگام نصب آیسی
- روشن نکردن مدار قبل از بررسی دوباره اتصالات
- تغذیه آیسی با ولتاژ مناسب (طبق دیتاشیت)
- استفاده از سوکت برای نصب آیسی و پرهیز از لحیم‌کاری مستقیم
- کار در محیط خشک و بدون رطوبت برای جلوگیری از اتصال کوتاه
- استفاده از منبع تغذیه محدودکننده جریان برای جلوگیری از آسیب‌های جدی به آیسی
- اطمینان از خاموش بودن منبع تغذیه هنگام تعویض آیسی
در آموزش آیسی ها به زبان ساده برای مبتدیان، تمرین عملی در کنار ایمنی، ترکیب موفقی برای یادگیری مؤثر فراهم می‌آورد.
نکته پنجم: استفاده از نرم‌افزارهای شبیه‌ساز برای یادگیری مجازی
اگر امکانات فیزیکی ندارید، نگران نباشید. در آموزش آیسی ها به زبان ساده برای مبتدیان، نرم‌افزارهای شبیه‌سازی یک جایگزین عالی هستند.
نرم‌افزارهای مفید:
| نرم‌افزار | کاربرد |
|---|---|
| Proteus | طراحی و شبیه‌سازی مدارهای دیجیتال و آنالوگ |
| Tinkercad | ساده و مناسب برای شروع، تحت وب |
| Multisim | ابزار تخصصی برای دانشجویان و مهندسان |
این ابزارها امکان آزمایش مدار بدون خطر آسیب‌دیدن آیسی را فراهم می‌کنند و برای درک عملکرد در سطح مفهومی بسیار مفید هستند. همچنین می‌توانید مدارهایی را که در دیتاشیت به‌عنوان نمونه آمده‌اند در این نرم‌افزارها شبیه‌سازی و تحلیل کنید.
نکته ششم: یادگیری مفاهیم پایه دیجیتال و منطقی
یکی از موضوعاتی که اغلب مبتدیان نادیده می‌گیرند، درک منطق پایه دیجیتال است. آیسی‌های دیجیتال بر اساس مفاهیم منطقی کار می‌کنند و فهم درست این منطق برای طراحی مدار بسیار حیاتی است.
مفاهیم ضروری:
- تفاوت بین 0 و 1 منطقی (LOW و HIGH)
- جدول صحت (Truth Table) گیت‌های منطقی مانند AND, OR, NOT
- مفاهیم ترکیب گیت‌ها برای ساخت توابع پیچیده‌تر
- استفاده از گیت‌ها برای طراحی مدارهایی مانند جمع‌کننده، مقایسه‌گر و شمارنده
- آشنایی با سیستم‌های عددی دودویی و هگزادسیمال
- درک مفاهیم Flip-Flop و حافظه‌های پایه
بدون درک این مفاهیم، تحلیل یا ساخت مدار با آیسی‌های دیجیتال دشوار خواهد بود. بنابراین این نکته یکی از پایه‌های آموزش آیسی ها به زبان ساده برای مبتدیان است.

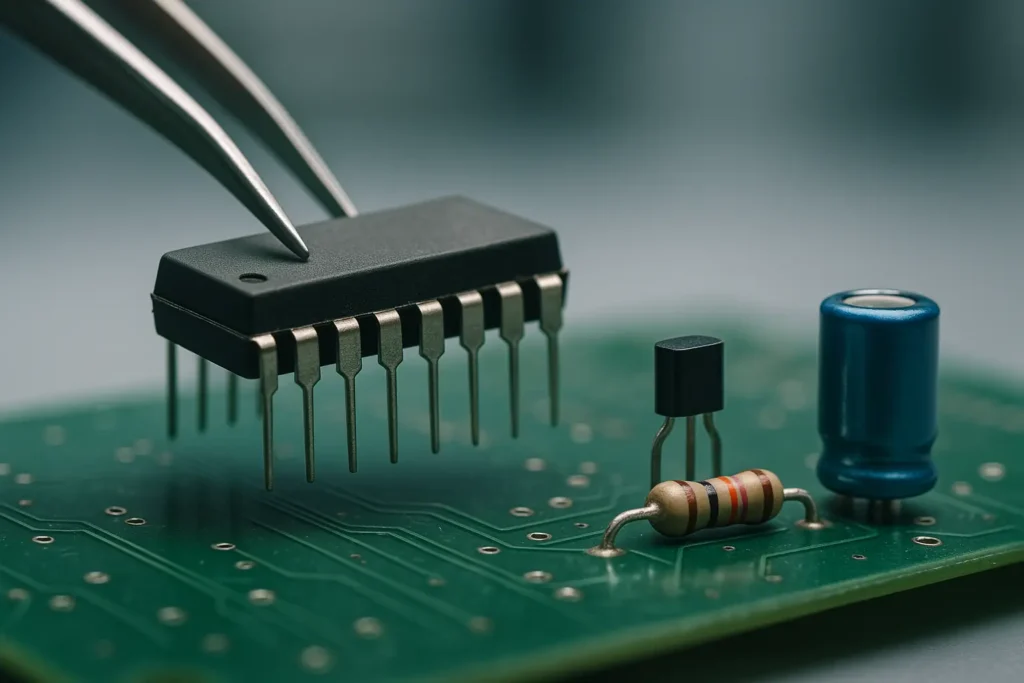

نکته هفتم: شناخت قطعات مکمل در کنار آیسی‌ها
در آموزش آیسی ها به زبان ساده برای مبتدیان، تنها دانستن آیسی‌ها کافی نیست؛ بلکه باید قطعاتی که معمولاً در کنار آن‌ها استفاده می‌شود را نیز شناخت.
قطعات مکمل پرکاربرد:
- مقاومت‌ها (برای محدود کردن جریان و تعیین سطح ولتاژ)
- خازن‌ها (برای فیلتر کردن نویز یا تثبیت ولتاژ)
- دیودها (برای محافظت و کنترل جهت جریان)
- کریستال‌های ساعت (برای تنظیم زمان در میکروکنترلرها)
- ترانزیستورها (برای تقویت سیگنال یا سوئیچینگ)
این قطعات در کنار آیسی‌ها، عملکرد صحیح مدار را تضمین می‌کنند. آشنایی با نحوه ترکیب این قطعات، درک عمیق‌تری از طراحی مدار به شما می‌دهد و باعث ارتقاء مهارت عملی شما خواهد شد.
سوالات متداول در آموزش آیسی ها به زبان ساده برای مبتدیان:
۱. آیسی چیست و چه کاربردی در الکترونیک دارد؟
آیسی یا مدار مجتمع، قطعه‌ای بسیار کوچک اما قدرتمند است که شامل مجموعه‌ای از عناصر الکترونیکی مانند ترانزیستور و مقاومت است. آیسی‌ها برای انجام پردازش، کنترل، یا عملیات منطقی در مدارهای الکترونیکی استفاده می‌شوند و تقریباً در تمام تجهیزات دیجیتال مدرن یافت می‌شوند.
۲. از کجا بدانیم هر آیسی چه کاری انجام می‌دهد؟
برای شناسایی عملکرد یک آیسی، کافی‌ست شماره آن را روی بدنه بخوانید و در اینترنت جستجو کنید. با دسترسی به دیتاشیت، می‌توانید تمام اطلاعات فنی مربوط به آیسی موردنظر را بررسی کنید؛ از نقشه پایه‌ها گرفته تا نمودارهای عملکرد.
۳. دیتاشیت آیسی چه اطلاعاتی به ما می‌دهد؟
دیتاشیت، سند فنی رسمی هر آیسی است که توسط تولیدکننده آن ارائه می‌شود. این سند شامل توضیحات پایه‌ها، ولتاژ کاری، توان مصرفی، کاربردهای معمول و دیاگرام داخلی آیسی است. آشنایی با خواندن دیتاشیت، گامی مهم در کار با آیسی‌هاست.
۴. آیا برای استفاده از آیسی ها باید برنامه‌نویسی بلد باشم؟
بسته به نوع آیسی، پاسخ متفاوت است. بسیاری از آیسی‌های منطقی نیاز به برنامه‌نویسی ندارند، اما آیسی‌هایی مثل میکروکنترلرها نیازمند دانش برنامه‌نویسی هستند. اگر تازه‌کار هستید، بهتر است با آیسی‌های ساده‌تر شروع کنید.
۵. چطور آیسی‌ها را بدون آسیب نصب یا تست کنیم؟
برای جلوگیری از آسیب به آیسی، هنگام نصب از ابزار مناسب مانند سوکت آیسی استفاده کنید، از تخلیه الکتریسیته ساکن (ESD) جلوگیری کنید و حتماً قبل از اتصال تغذیه، جهت درست آیسی را بررسی کنید. آیسی‌ها نسبت به اشتباهات رایج مانند ولتاژ اشتباه حساس هستند.
جمع‌بندی
در این مقاله با عنوان «آموزش آیسی ها به زبان ساده برای مبتدیان»، ۷ نکته کاملاً کاربردی و متمایز را معرفی کردیم. این نکات شامل تعریف آیسی، دسته‌بندی آن‌ها، نحوه خواندن پین‌ها و دیتاشیت، تمرین عملی همراه با ایمنی، شبیه‌سازی، درک منطق دیجیتال، و شناخت قطعات مکمل آیسی بود. با دنبال کردن این مراحل، یادگیری شما از حالت تئوری به درک عمیق عملی خواهد رسید.
به خاطر داشته باشید که آموزش آیسی ها به زبان ساده برای مبتدیان فقط شروع ماجراست. با تمرین، تجربه، و تعامل با منابع یادگیری، می‌توانید در مدت کوتاهی به فردی ماهر در زمینه الکترونیک تبدیل شوید.
