دیود زنر چیست و چه کاربردی دارد؟ | 7 نکته مهم در عملکرد زنر
مقدمه
دیود زنر چیست و چه کاربردی دارد؟ این سوال یکی از پرتکرارترین پرسشها در حوزه آموزش الکترونیک و قطعه شناسی است. دیود زنر (Zener Diode) قطعهای نیمههادی است که نقش بسیار مهمی در تثبیت ولتاژ و محافظت از مدارها ایفا میکند. برخلاف دیود معمولی که تنها در بایاس مستقیم هدایت میکند، دیود زنر بهگونهای طراحی شده که در بایاس معکوس نیز — در یک ولتاژ مشخص — اجازه عبور جریان را میدهد.
در این مقاله به بررسی کامل عملکرد، ویژگیها و کاربردهای دیود زنر میپردازیم و 7 نکته کلیدی و کاربردی در مورد این قطعه الکترونیکی را با هم مرور میکنیم.
دیود زنر چیست؟
دیود زنر نوع خاصی از دیودهای نیمههادی است که در جهت معکوس، تا رسیدن به یک ولتاژ مشخص — که به آن ولتاژ زنر (Zener Voltage) گفته میشود — مانع عبور جریان میشود. پس از رسیدن به این ولتاژ، دیود زنر جریان را عبور میدهد بدون اینکه آسیب ببیند.

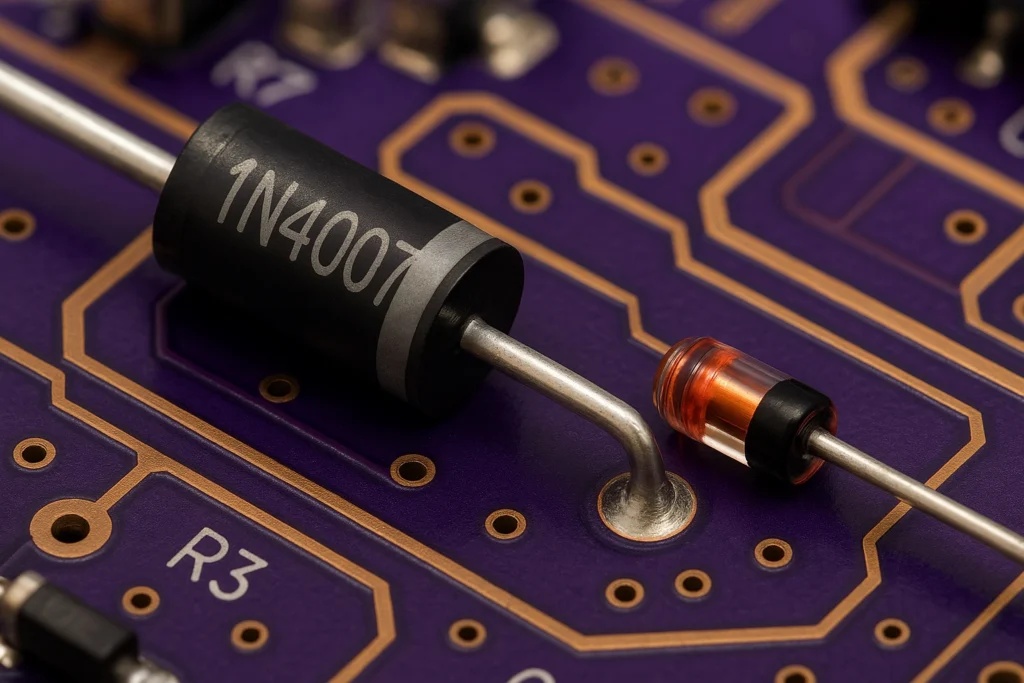

تفاوت دیود زنر با دیود معمولی
| ویژگی | دیود معمولی | دیود زنر |
|---|---|---|
| جهت هدایت | فقط در بایاس مستقیم | در بایاس معکوس (بعد از ولتاژ زنر) |
| کاربرد اصلی | یکسوکننده | تثبیت ولتاژ، محافظ مدار |
| ولتاژ شکست | آسیبزا | عملکردی و طراحیشده |
دیود زنر چه کاربردی دارد؟
حال که فهمیدیم دیود زنر چیست، بیایید نگاهی به کاربردهای آن بیندازیم:
- تثبیت ولتاژ در مدارهای تغذیه
- محافظت در برابر ولتاژ بالا
- محدود کردن سیگنالهای ولتاژ بالا
- ساختن رفرنس ولتاژ در مدارهای حساس
- استفاده در مدارهای تایمر و کنترلکننده
- استفاده در مدارات آنالوگ برای کالیبره کردن دامنه ولتاژ
- محافظت از پورتهای ورودی میکروکنترلرها
7 نکته مهم در عملکرد دیود زنر در بررسی دیود زنر چیست و چه کاربردی دارد؟
1. ولتاژ شکست مشخص
دیود زنر چیست و چه کاربردی دارد؟ مهمترین نکته در عملکرد آن، داشتن یک ولتاژ شکست کاملاً مشخص و قابل اعتماد است. این ویژگی، پایه و اساس کاربرد آن در تثبیت ولتاژ است.
2. عملکرد دقیق در بایاس معکوس
بر خلاف تصور، دیود زنر در بایاس معکوس فعال میشود. یعنی تا زمانی که ولتاژ به مقدار تعیینشده نرسد، جریان عبور نمیکند. پس از آن، جریان با حفظ ولتاژ ثابت عبور میکند.
3. انتخاب صحیح مقدار وات
در هنگام استفاده، باید دیود زنر متناسب با جریان مدار انتخاب شود تا از سوختن آن جلوگیری شود. دیودهای زنر در انواع 0.5W تا چند وات در بازار موجودند.
4. محدودیت جریان توسط مقاومت سری
در همه مدارات کاربردی دیود زنر، برای جلوگیری از عبور جریان بیش از حد، از یک مقاومت سری با مقدار مناسب استفاده میشود. این مقاومت وظیفه کاهش توان تلفشده و محافظت از دیود را دارد.
5. پایداری حرارتی
دیودهای زنر در برابر تغییرات دما مقاومت خوبی دارند، اما در طراحی مدار باید اثر دما بر ولتاژ زنر را در نظر گرفت. برخی مدلهای پیشرفته دارای ضریب حرارتی پایین هستند.
6. نحوه تست دیود زنر
برای تست دیود زنر با مولتیمتر، در حالت دیود معمولی مقدار خاصی در بایاس مستقیم نشان داده میشود. اما برای تست دقیق عملکرد زنر، باید ولتاژی برابر با ولتاژ زنر به آن اعمال شود و بررسی شود که آیا ولتاژ ثابت میماند یا نه.
7. استفاده بهعنوان ولتاژ مرجع
در مداراتی مانند منابع تغذیه سوییچینگ یا مدارهای مقایسهگر، دیود زنر بهعنوان رفرنس ولتاژ دقیق عمل میکند. این موضوع یکی از مهمترین کاربردهای آن در طراحیهای صنعتی است.
کاربرد دیود زنر در مدارهای عملی
در طراحیهای واقعی، از دیود زنر برای ساخت رگولاتورهای ساده، محافظ ولتاژ در ورودی آداپتورها، و حتی در مدارات اندازهگیری برای پایدار نگهداشتن خروجی استفاده میشود. ترکیب آن با ترانزیستورها میتواند مدارهای دقیقتری را برای تنظیم ولتاژ بسازد.
جمعبندی
دیود زنر چیست و چه کاربردی دارد؟ حالا میدانیم که این قطعهی کوچک اما قدرتمند، یکی از اصلیترین اجزای تثبیت ولتاژ و محافظت از مدارهای الکترونیکی است. با درک 7 نکته مهم در عملکرد دیود زنر، میتوان آن را بهدرستی انتخاب و در طراحی مدارها بهکار گرفت. چه برای آموزش الکترونیک و چه در پروژههای عملی، شناخت صحیح از عملکرد و کاربرد دیود زنر، پایه موفقیت در طراحی الکترونیکی محسوب میشود.
سوالات پر تکرار در مورد دیود زنر:
واتها و ابعاد در دیود زنر چیست و چه کاربردی دارد؟
یکی از نکات کلیدی در پاسخ به این سؤال که دیود زنر چیست و چه کاربردی دارد؟، بررسی واتها و ابعاد مختلف دیودهای زنر است. دیود زنر چیست و چه کاربردی دارد؟ نه تنها وابسته به نحوه عملکرد الکتریکی آن است، بلکه به انتخاب مناسب وات و اندازه فیزیکی دیود نیز بستگی دارد. وات دیود زنر مستقیماً با توان تحملی آن مرتبط است؛ یعنی هرچه وات دیود زنر بیشتر باشد، توان بیشتری در برابر جریان و ولتاژ معکوس میتواند تحمل کند.
در بازار الکترونیک، دیودهای زنر در واتهای مختلفی عرضه میشوند. رایجترین انواع عبارتاند از:
- 0.25 وات (1/4 وات): کوچک، مخصوص مدارهای کمجریان
- 0.5 وات (نیم وات): بسیار رایج برای مدارهای کنترلی و ساده
- 1 وات: مناسب برای مدارهایی با جریان متوسط
- 1.3 وات، 2 وات، و بالاتر: برای کاربردهای صنعتی یا جایی که نیاز به پایداری ولتاژ در جریان بالا وجود دارد
برای درک بهتر اینکه دیود زنر چیست و چه کاربردی دارد؟، باید بدانیم که انتخاب وات مناسب چه تأثیری در عملکرد مدار دارد. اگر وات دیود زنر کمتر از حد نیاز باشد، در اثر عبور جریان بالا داغ میکند و ممکن است خراب شود یا ولتاژ زنرش ناپایدار شود. به همین دلیل، در پاسخ به این سؤال که دیود زنر چیست و چه کاربردی دارد؟، باید بگوییم که یکی از مهمترین کاربردهای آن — یعنی تثبیت ولتاژ — مستقیماً تحت تأثیر انتخاب صحیح وات قرار دارد.
ابعاد فیزیکی دیود زنر
در کنار وات، ابعاد فیزیکی دیود زنر نیز اهمیت دارد. دیودهایی با توان پایینتر معمولاً در پکیجهای کوچک مانند DO-35 یا DO-41 عرضه میشوند که اندازه کوچکی دارند و به راحتی روی بردهای مدارچاپی جای میگیرند. در مقابل، دیودهای زنر با وات بالا ممکن است به شکل دیودهای قدرت با بدنه فلزی یا پکیجهای بزرگتر مثل DO-201 یا حتی SMD برای کاربردهای صنعتی باشند.
در واقع، دیود زنر چیست و چه کاربردی دارد؟ سوالی است که بدون توجه به سایز فیزیکی دیود زنر ناقص میماند. مثلاً در مدارات فشرده، از دیود زنر SMD استفاده میشود تا فضای کمتری اشغال کند، ولی در منابع تغذیه با توان بالا، دیود زنر باید هم وات بیشتر و هم ابعاد فیزیکی بزرگتری داشته باشد تا توان اتلاف حرارتی را داشته باشد.
نتیجهگیری
در جمعبندی این بخش میتوان گفت که پاسخ کامل به سوال دیود زنر چیست و چه کاربردی دارد؟ تنها با بررسی مشخصات وات و ابعاد دیود زنر ممکن است. اگر در انتخاب وات اشتباه شود، نه تنها عملکرد مدار مختل میشود، بلکه ممکن است کل سیستم الکترونیکی آسیب ببیند. بنابراین، شناخت دقیق واتهای موجود، ابعاد استاندارد، و تناسب آنها با کاربرد مدار، یکی از پایههای اصلی استفاده درست از دیود زنر در طراحی مدارات الکترونیکی است.
دیود زنر چیست و چه کاربردی دارد؟
دیود زنر نوعی دیود است که در بایاس معکوس، پس از رسیدن به ولتاژ مشخصی (ولتاژ زنر)، جریان را عبور میدهد. کاربرد اصلی آن تثبیت ولتاژ و محافظت از مدار در برابر ولتاژ بالا است.
چرا دیود زنر در بایاس معکوس کار میکند؟
زیرا برای عملکرد در ولتاژ شکست طراحی شده و در این حالت میتواند ولتاژ را ثابت نگه دارد.
چطور بفهمم ولتاژ زنر چند ولت است؟
ولتاژ زنر معمولاً روی بدنه آن نوشته شده یا در دیتاشیت قطعه ذکر میشود. همچنین میتوان با تست عملی در مدار آن را اندازه گرفت.
اگر دیود زنر را برعکس بزنیم، مشکلی پیش میآید؟
خیر، دیود زنر برای بایاس معکوس طراحی شده است. اما باید دقت کرد ولتاژ اعمالی از حد توان آن بالاتر نرود.
دیود زنر چه کاربردهایی در مدار دارد؟
برای تثبیت ولتاژ، محافظ ولتاژ ورودی، ساخت مرجع ولتاژ دقیق، محافظت از پورتهای دیجیتال و جلوگیری از افزایش ناگهانی ولتاژ.
چگونه دیود زنر را تست کنیم؟
با مولتیمتر در حالت دیود میتوان تست ابتدایی گرفت، اما برای تست دقیق باید ولتاژ زنر را با یک منبع ولتاژ متغیر بررسی کرد.
دیود زنر چند نوع دارد؟
از نظر ولتاژ (مثلاً 3.3، 5.1، 12 ولت) و توان مصرفی (مانند 0.5 وات، 1 وات، 2 وات) انواع مختلفی دارد.
آیا میتوان دیود زنر را جای دیود معمولی استفاده کرد؟
خیر، دیود زنر برای عملکرد در جهت معکوس طراحی شده، در حالی که دیود معمولی فقط در بایاس مستقیم جریان را عبور میدهد.
اگر توان (وات) دیود زنر کمتر از نیاز مدار باشد چه اتفاقی میافتد؟
دیود بیش از حد داغ میشود، ممکن است بسوزد یا عملکرد درستی نداشته باشد و ولتاژ تثبیتشده از کنترل خارج شود.
آیا دیود زنر در دستگاههایی مثل لپتاپ و موبایل استفاده میشود؟
بله، در مدارهای محافظ ولتاژ، تغذیه ورودی، USB، و قسمتهایی که نیاز به تثبیت ولتاژ دارند بهکار میرود.
