نقش خازن‌ها در عملکرد مدارهای الکتریکی

مقدمه

خازن یکی از اجزای اصلی در مدارهای الکتریکی است که نقش آن تنها به ذخیره‌سازی انرژی محدود نمی‌شود. در واقع، نقش خازن‌ها در عملکرد مدارهای الکتریکی فراتر از یک وظیفه ساده است و به‌صورت مستقیم بر پایداری، فاز، فیلتر کردن و حتی بازدهی کلی سیستم تأثیر می‌گذارد. در این مقاله به‌صورت تخصصی به بررسی این نقش‌ها در دو دسته کلی مدارهای AC و DC خواهیم پرداخت.

1. نقش خازن در ذخیره‌سازی و آزادسازی انرژی الکتریکی

خازن‌ها انرژی الکتریکی را به صورت میدان الکتریکی بین صفحات خود ذخیره می‌کنند. این ویژگی باعث می‌شود در مواقع افت یا افزایش ناگهانی ولتاژ، خازن بتواند انرژی لازم را به مدار برگرداند یا جذب کند. این عملکرد در تنظیم ولتاژ و جلوگیری از نویز بسیار مؤثر است.

یکی از مهم‌ترین بخش‌های نقش خازن‌ها در عملکرد مدارهای الکتریکی، توانایی آن‌ها در ذخیره‌سازی و آزادسازی انرژی الکتریکی است. وقتی خازن به یک منبع ولتاژ متصل می‌شود، بین دو صفحه‌ی فلزی آن بار الکتریکی ذخیره می‌شود. این ذخیره‌سازی انرژی به صورت یک میدان الکتریکی در عایق بین صفحات انجام می‌گیرد.

برای درک ساده‌تر این بخش از نقش خازن‌ها در عملکرد مدارهای الکتریکی، تصور کنید که خازن مثل یک مخزن آب عمل می‌کند. زمانی که جریان برق به مدار وارد می‌شود، این خازن مثل یک مخزن شروع به پر شدن با “آب الکتریکی” می‌کند (در اینجا منظور همان بار الکتریکی است). حالا اگر به هر دلیلی منبع برق قطع شود یا افت ولتاژ رخ دهد، خازن می‌تواند همان انرژی ذخیره‌شده را سریعاً به مدار بازگرداند و از افت شدید ولتاژ جلوگیری کند.

به همین دلیل است که در بسیاری از مدارهای DC، مخصوصاً در منابع تغذیه، خازن‌ها در نزدیکی خروجی قرار می‌گیرند تا هنگام قطع یا کاهش لحظه‌ای انرژی، مدار دچار نوسان یا اختلال نشود. این کاربرد یکی از پایه‌ای‌ترین جلوه‌های نقش خازن‌ها در عملکرد مدارهای الکتریکی است.

📌 مثال واقعی:

فرض کنید شما یک شارژر موبایل دارید. وقتی دوشاخه‌ی آن را به برق وصل می‌کنید، خازن داخل شارژر شروع به شارژ شدن می‌کند. حالا اگر به دلایلی مثل نوسانات لحظه‌ای برق، ولتاژ برای کسری از ثانیه قطع شود، این خازن همان انرژی ذخیره‌شده را آزاد می‌کند تا شارژ گوشی‌تان بدون وقفه ادامه یابد. این یک مثال عملی و روزمره از نقش خازن‌ها در عملکرد مدارهای الکتریکی است.

همچنین، اگر خازن در لحظه‌ی روشن شدن دستگاه برق را سریعاً جذب نکند، ممکن است مدار دچار شوک ولتاژ شود و به قطعات حساس آسیب برسد. پس حتی در شروع به کار مدار هم، نقش خازن‌ها در عملکرد مدارهای الکتریکی حیاتی است.

2. تثبیت و فیلتر کردن ولتاژ در مدارهای DC

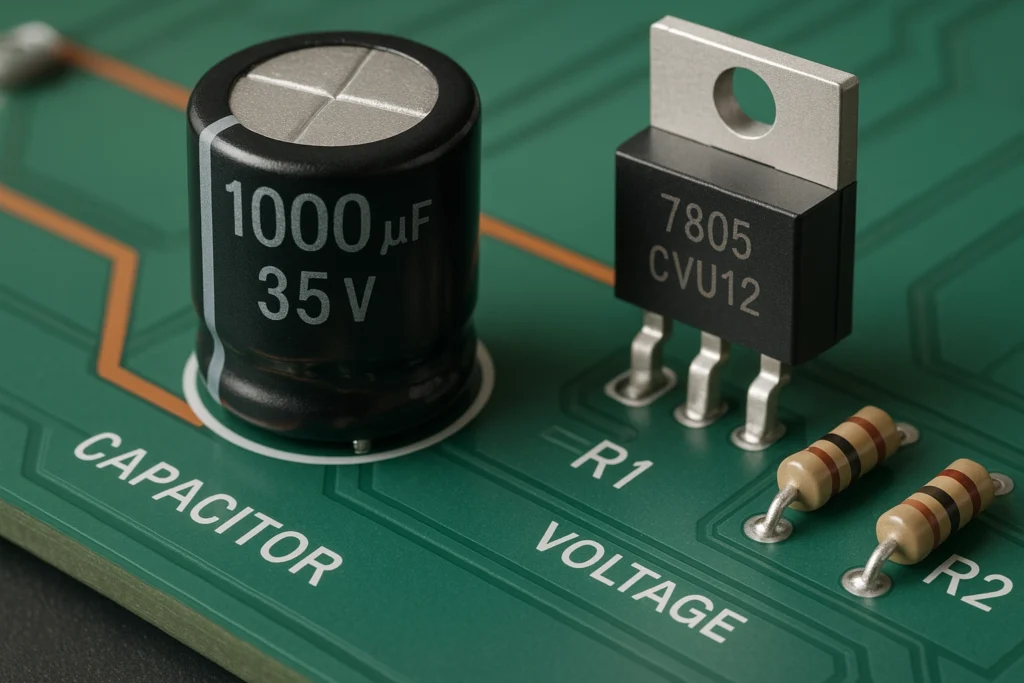

در مدارهای DC، خازن‌ها عمدتاً برای حذف نوسانات ولتاژ استفاده می‌شوند. با فیلتر کردن نویزهای الکتریکی و صاف کردن خروجی منابع تغذیه، عملکرد مدار بهبود می‌یابد. این نقش در طراحی منابع تغذیه سوئیچینگ و آنالوگ بسیار حیاتی است.

یکی دیگر از مهم‌ترین جنبه‌های نقش خازن‌ها در عملکرد مدارهای الکتریکی، تثبیت ولتاژ و فیلتر کردن نویزها در مدارهای DC است. در مدارهای جریان مستقیم (DC)، ولتاژ باید تا حد امکان یکنواخت و ثابت باقی بماند. اما در عمل، منابع تغذیه همیشه ولتاژ کاملاً صاف تولید نمی‌کنند و ممکن است نوسانات یا ریپل‌هایی در خروجی آن‌ها وجود داشته باشد.

اینجاست که نقش خازن‌ها در عملکرد مدارهای الکتریکی خودش را به‌خوبی نشان می‌دهد. خازن‌ها می‌توانند این نوسانات ولتاژ را جذب کرده و ولتاژ خروجی را صاف کنند. به این کار اصطلاحاً “فیلتر کردن ولتاژ” یا “smoothing” گفته می‌شود. خازن در این شرایط، انرژی اضافی حاصل از نوسان را جذب می‌کند و در زمانی که ولتاژ افت پیدا می‌کند، انرژی ذخیره‌شده را آزاد کرده و باعث می‌شود ولتاژ ثابت بماند.

📌 مثال واقعی:

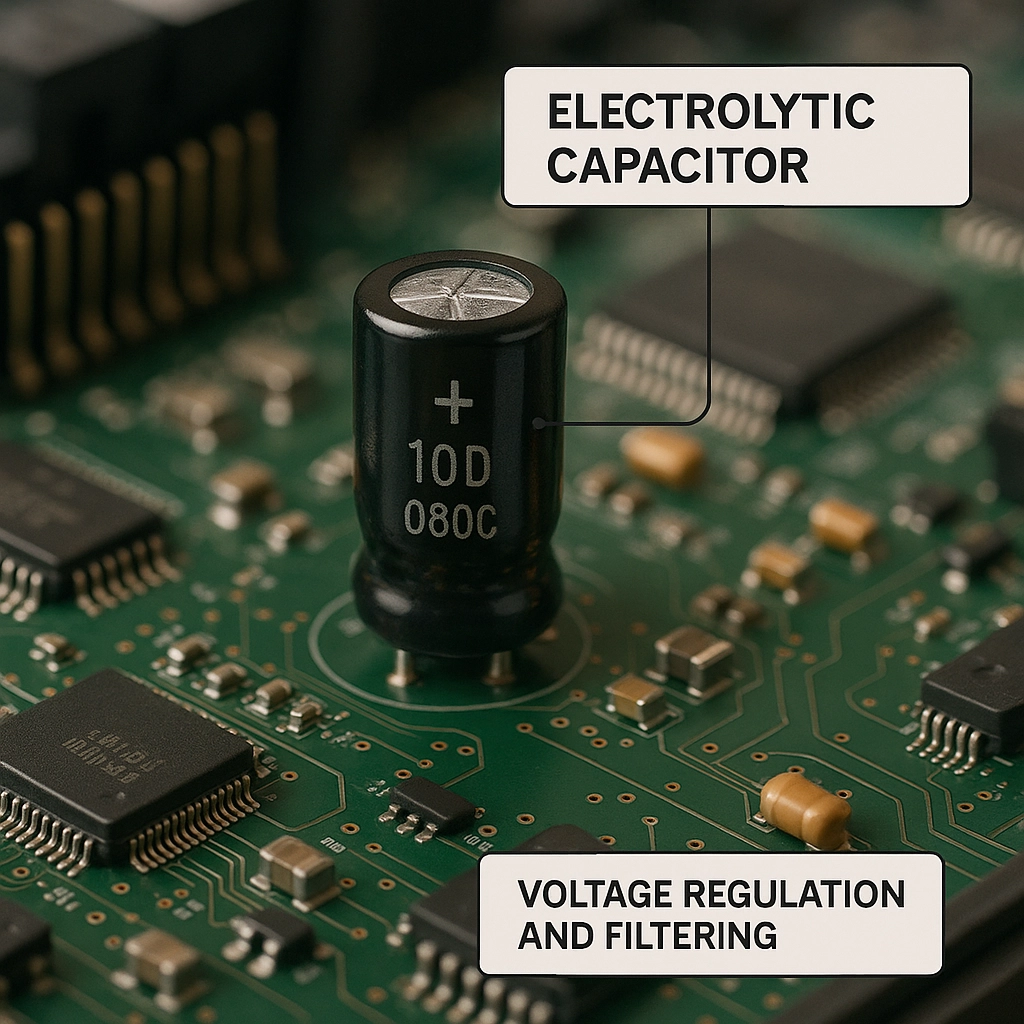

فرض کنید در یک دستگاه الکترونیکی مثل مودم یا تلویزیون، یک مدار تغذیه داخلی داریم که باید ۵ ولت ثابت تولید کند. اگر این ولتاژ به‌طور ناگهانی کمی بالا یا پایین برود، ممکن است دستگاه به درستی کار نکند یا حتی آسیب ببیند.

اینجا نقش خازن‌ها در عملکرد مدارهای الکتریکی به‌صورت حیاتی ظاهر می‌شود. خازن‌هایی که در خروجی منبع تغذیه قرار دارند، با صاف کردن ولتاژ از آسیب دیدن مدار جلوگیری می‌کنند و عملکرد دستگاه را پایدار نگه می‌دارند.

علاوه بر تثبیت ولتاژ، خازن‌ها نویزهایی که ممکن است از منابع خارجی (مثل نویزهای رادیویی یا القایی) وارد مدار شوند را هم جذب می‌کنند. این مورد نیز بخش مهمی از نقش خازن‌ها در عملکرد مدارهای الکتریکی به شمار می‌آید، به‌خصوص در مدارهایی که به نویز حساس هستند، مانند تقویت‌کننده‌ها یا پردازنده‌ها.

خازن‌ها مثل یک فیلتر عمل می‌کنند؛ همان‌طور که فیلتر آب، ناخالصی‌ها را حذف می‌کند، خازن هم نویزهای ولتاژی را از مدار حذف می‌کند. این عملکرد فیلترینگ یکی از حیاتی‌ترین بخش‌های نقش خازن‌ها در عملکرد مدارهای الکتریکی است که باعث پایداری، دوام و دقت بیشتر مدارها می‌شود.

3. تأثیر خازن بر رفتار فازی و توان در مدارهای AC

در مدارهای AC، خازن‌ها باعث ایجاد اختلاف فاز بین ولتاژ و جریان می‌شوند. این ویژگی برای اصلاح ضریب توان (Power Factor Correction) و کنترل جریان‌های راکتیو کاربرد دارد. بدون خازن‌ها، مصرف انرژی در سیستم‌های AC بهینه نخواهد بود.

توضیحات اضافی در این بخش صرفاً باعث گمراهی و رفتن به حاشیه می‌شود.

بحث ما فقط برد های الکترونیکی است.

4. نقش خازن در تنظیم فرکانس و ایجاد تاخیر زمانی

در بسیاری از مدارهای الکترونیکی، خازن‌ها با مقاومت‌ها (R) ترکیب شده و مدارهای RC می‌سازند که برای تعیین فرکانس نوسانگرها یا ایجاد تاخیر در پاسخ‌دهی مدار کاربرد دارند. این ویژگی در مدارات تایمر، فیلتر و کنترل‌کننده‌های سیگنال بسیار استفاده می‌شود.

یکی از جالب‌ترین بخش‌های نقش خازن‌ها در عملکرد مدارهای الکتریکی، توانایی آن‌ها در کنترل زمان و فرکانس در مدارهاست. شاید در نگاه اول، تصور این موضوع کمی عجیب باشد که یک قطعه ساده مثل خازن می‌تواند باعث ایجاد تاخیر زمانی یا تنظیم فرکانس شود، اما در واقع این عملکرد یکی از کلیدی‌ترین کاربردهای آن است.

وقتی یک خازن با یک مقاومت (Resistor) ترکیب می‌شود، مدار RC (مخفف Resistor-Capacitor) تشکیل می‌شود. این نوع مدارها در بسیاری از سیستم‌ها برای تنظیم زمان پاسخ‌دهی یا ایجاد نوسان‌های منظم استفاده می‌شوند. در حقیقت، این ترکیب همان جایی‌ست که نقش خازن‌ها در عملکرد مدارهای الکتریکی به‌وضوح دیده می‌شود.

📌 مثال واقعی:

فرض کنید در یک چراغ راهنمایی، چراغ قرمز باید هر ۵ ثانیه یک‌بار خاموش و روشن شود. این زمان‌بندی توسط یک مدار RC انجام می‌شود. خازن در این مدار شارژ و دشارژ می‌شود، و همین فرایند باعث ایجاد تاخیر مشخصی در روشن و خاموش شدن چراغ می‌شود. این یعنی نقش خازن‌ها در عملکرد مدارهای الکتریکی به‌طور مستقیم در کنترل زمان دیده می‌شود.

همچنین، در مدارهای نوسان‌ساز یا اسیلاتورها (oscillators)، خازن‌ها به همراه القاگر یا مقاومت باعث تولید سیگنال‌هایی با فرکانس مشخص می‌شوند. مثلاً در رادیو یا تلفن همراه، دریافت و تولید سیگنال‌های دقیق کاملاً وابسته به فرکانسی است که خازن‌ها در مدار تنظیم می‌کنند. این هم یکی دیگر از نمودهای واضح نقش خازن‌ها در عملکرد مدارهای الکتریکی است.

اگر خازن درست انتخاب نشود، ممکن است فرکانس نوسان‌ساز تغییر کند یا زمان تاخیر به‌درستی تنظیم نشود و مدار دچار مشکل شود. بنابراین، مهندسان الکترونیک هنگام طراحی این نوع مدارها، دقیقاً بر اساس ظرفیت خازن، زمان یا فرکانس مورد نظر را تنظیم می‌کنند. این دقت و انعطاف‌پذیری، خازن را به یکی از اجزای بی‌جایگزین در مدارهای زمان‌بندی و نوسان‌سازی تبدیل کرده و به‌وضوح نشان‌دهنده نقش خازن‌ها در عملکرد مدارهای الکتریکی است.

5. تأثیر خازن در ایزولاسیون و کوپلینگ سیگنال

در مدارات انتقال سیگنال، خازن‌ها برای عبور سیگنال‌های AC و حذف مؤلفه DC مورد استفاده قرار می‌گیرند. این عملکرد به تفکیک سطوح ولتاژی و جلوگیری از آسیب‌دیدگی قطعات کمک می‌کند.

یکی دیگر از جنبه‌های بسیار مهم و تخصصی نقش خازن‌ها در عملکرد مدارهای الکتریکی، ایزولاسیون (جداسازی) و کوپلینگ (اتصال) سیگنال‌هاست. ممکنه در نگاه اول این اصطلاحات پیچیده به نظر بیان، اما با یک مثال ساده، می‌تونیم این عملکرد خازن‌ها رو بهتر درک کنیم.

در بسیاری از مدارهای الکترونیکی، به‌خصوص در بخش‌هایی که سیگنال‌های صوتی یا داده‌ای رد و بدل می‌شن، لازمه که ولتاژ DC از مسیر حذف بشه، ولی سیگنال AC (مثلاً صدای انسان یا سیگنال اطلاعاتی) عبور کنه. این دقیقاً جاییه که نقش خازن‌ها در عملکرد مدارهای الکتریکی بسیار پررنگ می‌شه. خازن این توانایی رو داره که سیگنال AC رو عبور بده اما مانع عبور DC بشه. این عملکرد بهش می‌گن «کوپلینگ سیگنال».

📌 مثال واقعی:

تصور کن می‌خوای صدای میکروفون رو وارد یک آمپلی‌فایر کنی. اگر مستقیم این کار رو انجام بدی، ولتاژ DC ممکنه وارد مدار بعدی بشه و باعث ایجاد نویز یا آسیب بشه. اما اگر بین این دو قسمت یک خازن قرار بدی، خازن فقط سیگنال AC یعنی صدای انسان رو عبور می‌ده و DC رو فیلتر می‌کنه. به این می‌گن کوپلینگ با خازن. این کاربرد مشخص، بخش مهمی از نقش خازن‌ها در عملکرد مدارهای الکتریکی محسوب می‌شه.

در طرف مقابل، گاهی هم نیاز داریم دو مدار از نظر الکتریکی کاملاً از هم جدا باشن ولی اطلاعات بینشون منتقل بشه. در این حالت، خازن می‌تونه به عنوان یک ایزولاتور (جداکننده) عمل کنه. مثلاً در برخی ورودی‌های دیجیتال، از خازن‌ها برای جلوگیری از عبور ولتاژهای خطرناک یا نویز استفاده می‌شه. این هم نمونه دیگه‌ای از نقش خازن‌ها در عملکرد مدارهای الکتریکی هست که به حفظ سلامت مدار و دقت در انتقال داده‌ها کمک می‌کنه.

خلاصه اینکه، چه بخوایم از عبور DC جلوگیری کنیم، چه بخوایم AC رو بدون اختلال منتقل کنیم، یا حتی مدارها رو از هم ایزوله نگه‌داریم، همیشه یکی از بهترین ابزارها خازنه. و این دقیقاً جوهره‌ی نقش خازن‌ها در عملکرد مدارهای الکتریکی در بخش ارتباطات سیگنال و ایزولاسیونه.

جمع‌بندی

نقش خازن‌ها در عملکرد مدارهای الکتریکی را نمی‌توان تنها به ذخیره‌سازی انرژی محدود کرد. از کنترل فاز و ولتاژ گرفته تا فیلتر کردن و تنظیم سیگنال، خازن‌ها یکی از ارکان حیاتی طراحی مدارات الکترونیکی و قدرت هستند. شناخت دقیق این نقش‌ها می‌تواند منجر به طراحی مدارهایی پایدارتر، دقیق‌تر و کم‌مصرف‌تر شود.
