محاسبه آنلاین ESR خازن

چنانچه اطلاعات کافی در مورد خازن ندارید پیشنهاد می‌شود قبل از شروع به مطالعه و استفاده از ابزار محاسبه آنلاین پارامترهای خازن، به دوره رایگان آموزش صفر تا صد الکترونیک سری بزنید.

در دنیای الکترونیک، خازن‌ها (Capacitors) چیزی فراتر از دو صفحه فلزی با یک عایق در میان آن‌ها هستند. این راهنما بر اساس سال‌ها تجربه عملی در طراحی و عیب‌یابی بردهای الکترونیک و با استناد به مراجع معتبر مهندسی نگاشته شده است تا دقیق‌ترین روش‌های محاسبه پارامترهای خازن را ارائه دهد.

مدل‌های تئوریک که در کلاس‌های فیزیک آموخته‌ایم، خازن را یک عنصر ذخیره‌کننده انرژی ایده‌آل (Ideal) فرض می‌کنند که هیچ مقاومتی ندارد و جریان نشتی آن صفر است. اما برای یک مهندس طراح مدار یا یک متخصص تعمیرات الکترونیک، واقعیت بسیار پیچیده‌تر است.

ابزار محاسبه آنلاین پارامترهای خازن که در بالای این صفحه قرار دارد، برای پر کردن شکاف بین تئوری و واقعیت طراحی شده است. این ابزار به شما کمک می‌کند تا با وارد کردن مقادیر اولیه، پارامترهای حیاتی و پنهان خازن مانند ESR، ضریب کیفیت (Q)، زاویه فاز و جریان نشتی را محاسبه کنید.

شایان ذکر است که مقادیر مرجع، جداول و آستانه‌های تصمیم‌گیری ارائه‌شده در این مقاله، بر اساس استانداردهای صنعتی (مانند IEC) و دیتاشیت‌های معتبر تدوین شده‌اند و به عنوان یک مرجع فنی پایه برای تحلیل پارامترهای خازن در نظر گرفته می‌شوند. این ابزار آنلاین با پیاده‌سازی الگوریتم‌های دقیق مهندسی، پلی میان تئوری و نتایج حاصل از دستگاه‌های پیشرفته LCR متر ایجاد می‌کند تا دقیق‌ترین تحلیل ممکن را ارائه دهد.

این مقاله به عنوان یک مرجع کامل فنی، تمام این پارامترها را تشریح کرده و اهمیت آن‌ها را در طراحی و عیب‌یابی (Troubleshooting) بررسی می‌کند. در این مقاله، به‌طور گام‌به‌گام و با مثال‌های عملی، یاد می‌گیرید که چگونه پارامترهای کلیدی خازن از جمله ظرفیت، ولتاژ مجاز، ESR، افت‌شار و ضریب دمایی را به‌صورت آنلاین محاسبه کنید تا طراحی‌های الکترونیکی شما دقیق‌تر و مطمئن‌تر شود.

چرا تئوری خازن ایده‌آل کافی نیست؟

در مدل ایده‌آل، جریان و ولتاژ دقیقا ۹۰ درجه اختلاف فاز دارند و هیچ انرژی به صورت گرما تلف نمی‌شود. اما در دنیای واقعی، هر خازن دارای مولفه‌های مزاحم (Parasitic Elements) است:

1. ESR (مقاومت سری معادل): باعث تولید گرما و افت ولتاژ می‌شود.
2. ESL (اندوکتانس سری معادل): اگرچه این ابزار بر روی پارامترهای خازنی تمرکز دارد، اما دانستن وجود ESL ضروری است زیرا در فرکانس‌های بسیار بالا رفتار خازن را تغییر می‌دهد. در فرکانس‌های بالا، ESL می‌تواند رفتار خازن را به‌طور کامل تغییر دهد؛ بنابراین در محاسبه پارامترهای خازن برای کاربردهای RF و سوئیچینگ، حتماً باید این پارامتر را اندازه‌گیری یا از دیتاشیت استخراج کرد.
3. Leakage (نشت): باعث تخلیه خودکار خازن می‌شود.

درک این پارامترها تفاوت بین یک منبع تغذیه پایدار با طول عمر ۱۰ سال و منبعی که پس از ۶ ماه منفجر می‌شود را رقم می‌زند. ابزار محاسبه آنلاین پارامترهای خازن ما دقیقاً بر اساس همین مدل‌های واقعی مهندسی (Real Capacitor Models) محاسبات را انجام می‌دهد.

منطق تصمیم‌گیری برای انتخاب روش محاسبه

انتخاب روش محاسبه به سه فاکتور کلیدی وابسته است: دقت مورد نیاز، سرعت محاسبه و در دسترس بودن داده‌های ورودی. برای محاسبات سریع و تخمینی، استفاده از فرمول‌های ساده‌شده (مانند رابطه‌های تقریبی) کافی است. برای طراحی‌های حساس و دقیق، باید از مدل‌های کامل و نرم‌افزارهای شبیه‌سازی بهره برد. در نهایت، اگر داده‌های آزمایشگاهی (مانند مقادیر اندازه‌گیری شده ESR) موجود باشد، محاسبات مبتنی بر داده‌های واقعی بیشترین قابلیت اطمینان را خواهند داشت.

جدول مقایسه پارامترهای خازن در کاربردهای متداول

برای درک بهتر ورودی‌های مورد نیاز در محاسبه گر آنلاین خازن، جدول زیر راهنمای انتخاب و محاسبات را ارائه می‌دهد:

کاربرد	نوع خازن پیشنهادی	محدوده ظرفیت	ولتاژ مجاز معمول	ESR مهم؟	نکات محاسباتی
فیلتر فرکانس پایین	الکترولیتی آلومینیومی	۱۰µF تا ۱۰۰۰µF	۱۶V تا ۱۰۰V	بله (کم‌تر بهتر)	محاسبه بر اساس فرکانس قطع و امپدانس بار
کوپلینگ سیگنال	سرامیکی چندلایه (MLCC)	۱۰nF تا ۱۰µF	۱۰V تا ۵۰V	خیر	محاسبه بر اساس امپدانس منبع و بار در فرکانس سیگنال
ذخیره‌سازی انرژی	سوپرکپاسیتور	۰٫۱F تا ۱۰۰F	۲٫۷V تا ۵٫۵V	بله (بسیار مهم)	محاسبه بر اساس جریان دشارژ و زمان مورد نیاز
نویزگیری	سرامیکی X7R یا C0G	۱nF تا ۱۰۰nF	۲۵V تا ۱۰۰V	خیر	محاسبه بر اساس فرکانس نویز و امپدانس مدار
زمان‌دهی	تانتالیوم	۱µF تا ۱۰۰µF	۶٫۳V تا ۳۵V	بله (متوسط)	محاسبه بر اساس ثابت زمانی مورد نیاز

---

ESR خازن (مقاومت سری معادل)

خلاصه سریع (ESR چیست؟):

ESR خازن یا مقاومت سری معادل (Equivalent Series Resistance)، مجموع تمام مقاومت‌های داخلی قطعه است که در برابر عبور جریان AC ایستادگی می‌کند. این پارامتر عامل اصلی تولید حرارت است و افزایش آن فراتر از حدهای استاندارد، حتی در صورت ثابت ماندن ظرفیت، نشانه قطعی پایان عمر خازن‌های الکترولیتی محسوب می‌شود.

تحلیل عمیق فنی ESR خازن

مقاومت سری معادل (ESR) یک پارامتر پویا است که رفتار خازن را در برابر جریان‌های متناوب (AC) و ریپل (Ripple) تعیین می‌کند. برخلاف مقاومت‌های معمولی، ESR یک قطعه فیزیکی جداگانه نیست، بلکه حاصل جمع چندین عامل فیزیکی درون ساختار خازن است:

• مقاومت صفحات هادی (Foil) و پایه‌ها (Leads).
• مقاومت الکترولیت (در خازن‌های الکترولیتی) یا دی‌الکتریک.
• مقاومت ناشی از اتصالات داخلی.

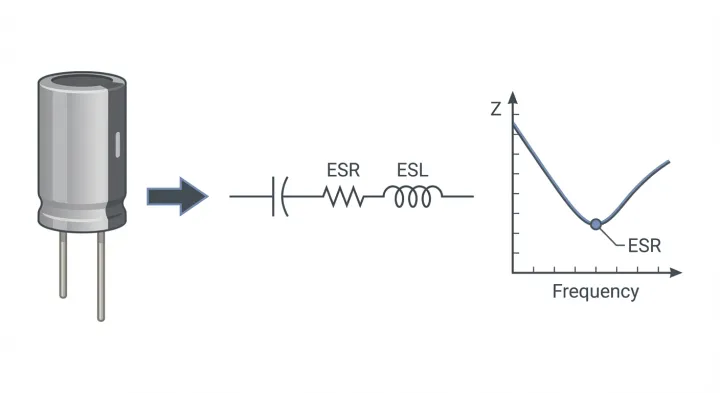

مدل مداری یک خازن واقعی به صورت یک خازن ایده‌آل سری شده با یک مقاومت (ESR) و یک سلف (ESL) نمایش داده می‌شود. امپدانس کلی خازن ($Z$Z) برابر است با:

برای محاسبه دقیق رفتار خازن، از رابطه برداری زیر استفاده می‌کنیم:

$$|Z| = \sqrt{ESR^2 + (X_C – X_L)^2}$$

که در آن $X_C$​ راکتانس خازنی و $X_L$​ راکتانس القایی است. در فرکانس رزونانس، اثر خازنی و سلفی یکدیگر را خنثی می‌کنند و امپدانس خازن دقیقاً برابر با ESR می‌شود.

اهمیت ESR در طراحی منابع تغذیه (Switching Power Supplies)

در منابع تغذیه سوئیچینگ (SMPS)، خازن‌های خروجی وظیفه صاف کردن ولتاژ و تامین جریان لحظه‌ای را دارند. در اینجا ESR نقش حیاتی بازی می‌کند:

1. ولتاژ ریپل خروجی: طبق قانون اهم، جریان ریپل عبوری از خازن ضرب‌در ESR، ولتاژ ریپل را ایجاد می‌کند ($V_{ripple} \approx I_{ripple} \times ESR$). بنابراین، برای داشتن ولتاژ خروجی صاف، ESR باید تا حد ممکن کم باشد (Low ESR).
2. تولید گرما: توان تلف شده در خازن برابر است با $P = I_{rms}^2 \times ESR$. گرمای زیاد باعث تبخیر الکترولیت و خرابی زودرس خازن می‌شود.

ESR در تعمیرات الکترونیک (Diagnostic)

برای تعمیرکاران، “ESR Meter” ابزاری حیاتی‌تر از “Capacitance Meter” است. چرا؟

• یک خازن الکترولیتی ممکن است ظرفیت خود را حفظ کند (مثلاً ۱۰۰۰ میکروفاراد)، اما ESR آن از ۰.۰۵ اهم به ۵ اهم رسیده باشد.
• این خازن در تست ظرفیت سالم به نظر می‌رسد، اما در مدار باعث افت ولتاژ و ناپایداری می‌شود.
• قانون تصمیم‌گیری مهندسی: اگر مقدار ESR خازن اندازه‌گیری شده بیش از ۲ برابر حد بالای جدول استاندارد باشد، قطعه باید بلافاصله تعویض گردد (Replace).

تفاوت ESR در تکنولوژی‌های مختلف

• الکترولیتی آلومینیومی: ESR متوسط تا بالا (بسته به کیفیت و دما). به شدت وابسته به دما است (در سرما ESR افزایش می‌یابد).
• تانتالیوم: ESR پایین‌تر و پایدارتر از آلومینیومی.
• سرامیکی (MLCC): کمترین میزان ESR (در حد میلی‌اهم). ایده آل برای فرکانس‌های بالا.

ابزار محاسبه آنلاین پارامترهای خازن بالای صفحه، با دریافت فرکانس کاری و ظرفیت، مقدار تقریبی امپدانس و حد مورد انتظار برای یک خازن سالم را تخمین می‌زند. جدول زیر مقادیر مرجع مهندسی برای تصمیم‌گیری نهایی را نشان می‌دهد:

تکنولوژی خازن	محدوده مرجع ESR (سالم)	وضعیت بحرانی (نیاز به تعویض)	کاربرد اصلی مهندسی
الکترولیتی آلومینیومی	0.1Ω تا 5Ω	> 10Ω	فیلترینگ منابع تغذیه عمومی
تانتالیوم	0.05Ω تا 1Ω	> 2Ω	مدارهای دقیق و با ثبات بالا
سرامیکی (MLCC)	< 0.01Ω (میلی‌اهم)	> 0.1Ω	فرکانس بالا و حذف نویز

---

زاویه فاز خازن (Phase Angle – $\theta$)

خلاصه سریع (زاویه فاز چیست؟):

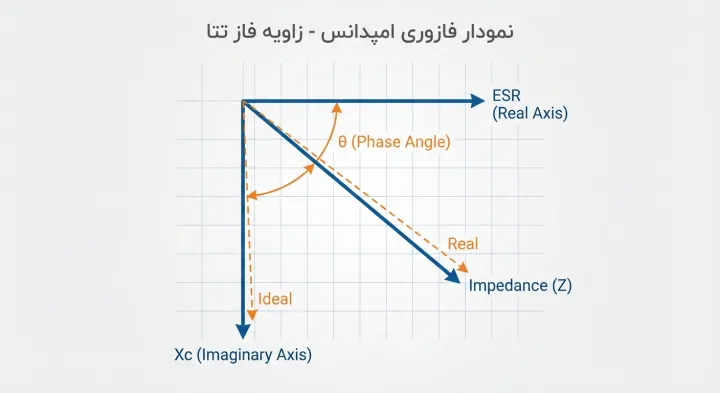

زاویه فاز خازن ($\theta$θ) معیاری کمی برای سنجش تاخیر زمانی بین ولتاژ و جریان است که در حالت ایده‌آل باید ۹۰- درجه باشد. در تحلیل‌های دقیق مهندسی، هرچه این زاویه به ۹۰- نزدیک‌تر باشد کیفیت خازن بالاتر است و انحراف آن به سمت صفر، نشان‌دهنده غلبه مقاومت‌های مزاحم و خرابی ساختاری قطعه است.

تحلیل ریاضی و برداری

زاویه فاز ($\theta$θ) در تحلیل مدارهای AC و امپدانس مختلط اهمیت پیدا می‌کند. امپدانس خازن به صورت یک عدد مختلط $Z = R + jX$Z=R+jX بیان می‌شود (که $R$R همان ESR و $X$X راکتانس است). محاسبه زاویه فاز خازن از رابطه زیر انجام می‌شود:

رابطه ریاضی حاکم بر زاویه فاز به صورت زیر تعریف می‌شود:

$$\theta = \arctan \left( \frac{X_C}{ESR} \right)$$

(توجه: در مهندسی برق معمولاً زاویه برای خازن منفی در نظر گرفته می‌شود، اما در اینجا بزرگی زاویه مد نظر است).

زمانی که ESR صفر باشد، مخرج کسر صفر شده و زاویه ۹۰ درجه می‌شود. اما با افزایش ESR، مخرج کسر بزرگ شده و زاویه فاز کاهش می‌یابد (مثلاً به ۸۰ یا ۷۰ درجه می‌رسد).

کاربرد در عیب‌یابی پیشرفته

دستگاه‌های LCR متر پیشرفته از زاویه فاز برای تشخیص سلامت قطعه استفاده می‌کنند.

• خازن سالم: زاویه فاز نزدیک به ۹۰- درجه (مثلاً ۸۸- یا ۸۹-).
• خازن نیمه خراب: زاویه فاز افت می‌کند (مثلاً ۷۵- درجه). این یعنی خاصیت مقاومتی خازن در حال غلبه بر خاصیت ذخیره‌سازی آن است.
• خازن اتصال کوتاه: زاویه فاز نزدیک به ۰ درجه می‌شود (رفتار کاملاً مقاومتی).
• قانون تصمیم‌گیری: اگر $|\theta| < 75^\circ$∣θ∣<75∘ باشد (زاویه کمتر از ۷۵ درجه)، خازن خواص دی‌الکتریک خود را از دست داده و باید تعویض شود.

محاسبه‌گر آنلاین خازن به شما نشان می‌دهد که با توجه به ESR و راکتانس محاسبه شده، زاویه فاز دقیق خازن شما در فرکانس مورد نظر چقدر باید باشد. جدول زیر معیارهای تصمیم‌گیری قطعی را مشخص می‌کند:

وضعیت سلامت خازن	محدوده زاویه فاز (تتا)	معیار تصمیم‌گیری فنی (Action)
سالم (Healthy)	-88° تا -90°	تایید (Pass): عملکرد ایده‌آل
فرسوده (Degraded)	-70° تا -85°	هشدار (Monitor): تلفات بالا، بررسی در فرکانس کاری
معیوب (Faulty)	نزدیک به 0°	رد (Fail): اتصال کوتاه یا نشتی شدید، تعویض فوری

---

ضریب کیفیت خازن (Quality Factor – Q)

خلاصه سریع (ضریب Q چیست؟):

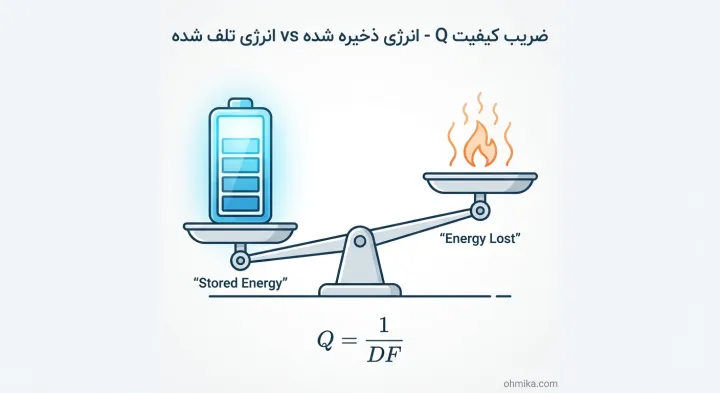

ضریب کیفیت Q پارامتری بدون واحد است که نسبت انرژی ذخیره‌شده به انرژی تلف‌شده در هر سیکل کاری خازن را تعریف می‌کند. این پارامتر که معکوس ضریب تلفات است، در مدارهای مخابراتی تعیین‌کننده پهنای باند و گزینش‌پذیری (Selectivity) بوده و مقادیر بالاتر آن نشان‌دهنده عملکرد خالص‌تر قطعه است.

رابطه Q با ESR و فرکانس

ضریب کیفیت از نظر ریاضی معکوس “ضریب تلفات” (Dissipation Factor) است و ضریب کیفیت Q با فرمول زیر تعریف می‌شود:

رابطه معکوس بین کیفیت و تلفات با فرمول زیر بیان می‌شود:

$$Q = \frac{1}{DF} = \frac{X_C}{ESR} = \frac{1}{2\pi f C \times ESR}$$Q=DF1​=ESRXC​​=2πfC×ESR1​

همانطور که در فرمول مشخص است:

1. رابطه Q با ESR معکوس است (ESR کمتر = Q بیشتر).
2. رابطه Q با فرکانس ($f$f) و ظرفیت ($C$C) نیز معکوس است.

کاربرد Q در طراحی و تعمیرات

• مدارهای رزونانس (RF Circuits): در مدارهای تنظیم رادیویی و فیلترها، Q بالا بسیار حیاتی است. اگر از خازنی با Q پایین استفاده کنید، پهنای باند فیلتر زیاد شده و “انتخاب‌گری” (Selectivity) مدار کاهش می‌یابد.
• تست قطعات: اگر ابزار برآورد آنلاین مشخصات خازن برای یک خازن سرامیکی در فرکانس ۱ مگاهرتز، Q برابر با ۱۰۰۰ محاسبه کرد ولی اندازه‌گیری شما عدد ۵۰ را نشان داد، آن خازن دی‌الکتریک خود را از دست داده یا رطوبت جذب کرده است.

خازن‌های “Hi-Q” (مانند خازن‌های میکا یا سرامیکی NP0/C0G) برای کاربردهایی طراحی شده‌اند که تلفات انرژی باید نزدیک به صفر باشد. ابزار ما به شما کمک می‌کند تا حداقل Q قابل قبول برای کاربرد خود را تخمین بزنید.

---

جریان نشتی خازن (Leakage Current)

خلاصه سریع (جریان نشتی چیست؟):

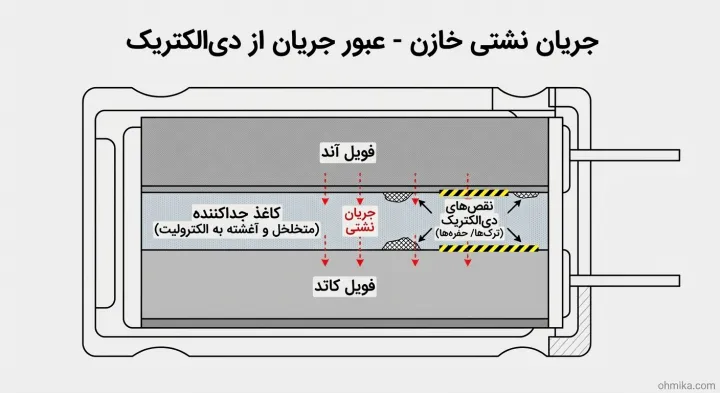

جریان نشتی خازن مقدار ناچیزی از جریان مستقیم (DC) است که به دلیل نقص‌های ذاتی عایق دی‌الکتریک، از خازن عبور می‌کند. تجاوز این جریان از حدهای استاندارد مهندسی، منجر به تخلیه سریع باتری‌ها، ایجاد نویز در مدارهای حساس و تغییر نقطه کار بایاس ترانزیستورها خواهد شد.

فیزیک جریان نشتی

هیچ عایقی کامل نیست. در خازن‌های الکترولیتی، لایه اکسید آلومینیوم که نقش دی‌الکتریک را بازی می‌کند، ممکن است دارای ناخالصی‌های میکروسکوپی باشد. هنگامی که ولتاژ DC اعمال می‌شود، الکترون‌ها به آرامی از کاتد به آند نشت می‌کنند. مقدار جریان نشتی معمولاً در دیتاشیت با واحد میکروآمپر (µA) برای خازن‌های الکترولیتی و نانوآمپر (nA) برای خازن‌های سرامیکی و فیلمی ذکر می‌شود.

فرمول تجربی محاسبه حداکثر جریان نشتی خازن (برای خازن‌های الکترولیتی) معمولاً به صورت تقریبی زیر است (بر اساس استانداردهای سازندگان مانند Nichicon یا Vishay):

استاندارد صنعتی تقریبی برای تعیین حد مجاز نشتی به شرح زیر است:

$$I_{leak} \approx 0.01 \times C \times V \quad (\text{یا } 3\mu A \text{ هرکدام بیشتر باشد})$$

که در آن $C$ظرفیت بر حسب میکروفاراد و $V$ولتاژ کاری است. ابزار محاسبه آنلاین پارامترهای خازن، این مقدار را بر اساس استانداردهای صنعتی برای شما محاسبه می‌کند تا بدانید آیا خازن تحت تست شما “نشتی غیرمجاز” دارد یا خیر.

خطرات جریان نشتی بالا

1. تخلیه مدار: در مدارهای تایمینگ (Timing) که خازن باید شارژ خود را برای مدت طولانی نگه دارد، نشتی باعث تغییر زمان‌بندی می‌شود.
2. ایمنی: در خازن‌های ولتاژ بالا، جریان نشتی می‌تواند باعث گرم شدن درونی و حتی شکست عایقی (Dielectric Breakdown) شود.
3. مدارهای آپ-امپ: نشتی خازن کوپلاژ می‌تواند ولتاژ DC را به ورودی تقویت‌کننده منتقل کرده و باعث اشباع (Saturation) خروجی شود.
4. منطق تصمیم‌گیری: اگر $I_{measured} > I_{calculated}$​​ باشد، خازن دارای نقص عایقی است و استفاده از آن در مدارهای حساس ممنوع است.

در تعمیرات، تست نشتی معمولاً باید در ولتاژ کاری نامی خازن انجام شود، نه با مولتی‌مترهای معمولی که ولتاژ تست پایینی دارند.

---

افت ظرفیت مجاز در خازن ها (Maximum Capacitance Drop)

خلاصه سریع:

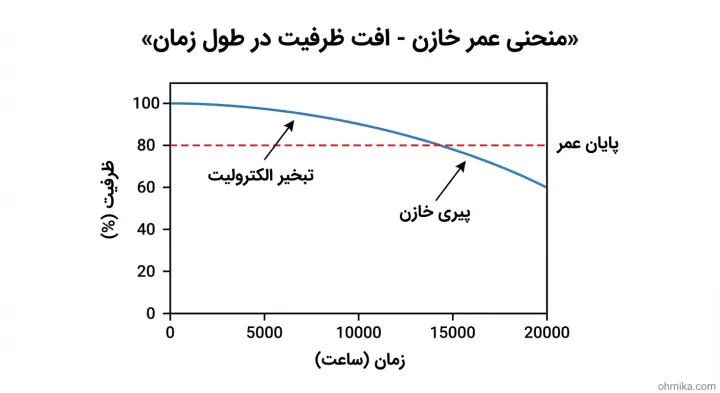

افت ظرفیت خازن پدیده‌ای اجتناب‌ناپذیر ناشی از پیری و تبخیر الکترولیت است که مستقیماً بر فرکانس قطع و ریپل مدار تاثیر می‌گذارد. در استانداردهای تعمیراتی، کاهش ظرفیت بیش از ۲۰ درصد نسبت به مقدار نامی، به عنوان مرز بحرانی و معیار قطعی برای تعویض قطعه در نظر گرفته می‌شود.

چرا ظرفیت افت می‌کند؟

1. خشک شدن الکترولیت: حرارت محیط و حرارت داخلی (ناشی از ESR) باعث می‌شود الکترولیت مایع به مرور زمان از طریق پلمپ‌های لاستیکی (Bung) تبخیر شود. با کاهش الکترولیت، سطح موثر صفحات کاهش یافته و ظرفیت ($C$C) کم می‌شود.
2. قانون ۱۰ درجه: طبق قانون آرنیوس، به ازای هر ۱۰ درجه سانتی‌گراد کاهش دمای کاری، عمر خازن دو برابر می‌شود. برعکس، حرارت زیاد قاتل ظرفیت خازن است.

تلورانس و آستانه تعمیر

خازن‌های الکترولیتی نو معمولاً تلورانس $\pm 20\%$ دارند. یعنی یک خازن $1000\mu F$ می‌تواند بین $800$ تا $1200$ میکروفاراد باشد و سالم تلقی شود.

اما در تعمیرات، تصمیم‌گیری باید بر اساس منطق دقیق مهندسی باشد:

• قانون تصمیم‌گیری: اگر ظرفیت اندازه‌گیری شده خازن کارکرده، به میزان ۲۰٪ یا بیشتر از مقدار نامی افت کرده باشد، این قطعه “پایان عمر” (End-of-Life) تلقی شده و باید بدون توجه به ظاهر سالم آن تعویض شود.
• برای تعمیرکاران سخت‌افزار: ابزار آنلاین ما به شما کمک می‌کند تا با وارد کردن ظرفیت نامی و تلورانس، محدوده مجاز (Min/Max) را مشاهده کنید و تصمیم‌گیری سریع‌تری داشته باشید.

تغییرات ظرفیت ($C$)	وضعیت ESR	منطق تصمیم‌گیری تعمیرکار (Action)
کمتر از 10٪ افت	نرمال (Low)	نگهداری (Keep): قطعه در وضعیت سالم قرار دارد.
بین 10٪ تا 20٪ افت	افزایش جزئی	هشدار (Monitor): تعویض پیشگیرانه در مدارهای حساس توصیه می‌شود.
بیش از 20٪ افت	بالا (High)	تعویض (Replace): قطعه معیوب است و باید تعویض شود.

---

ضریب تلفات خازن (Dissipation Factor – DF / $\tan \delta$)

خلاصه سریع (DF چیست؟):

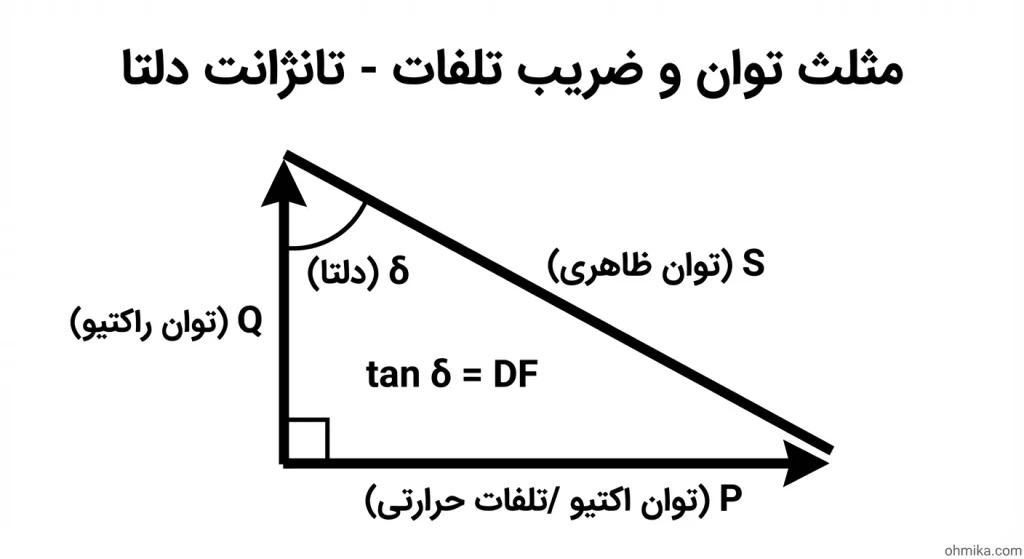

ضریب تلفات خازن (Dissipation Factor) یا تانژانت دلتا، پارامتری درصدی برای بیان نسبت توان اتلافی به توان راکتیو است. این شاخص مهندسی که وابستگی مستقیم به ESR دارد، ابزاری دقیق برای مقایسه راندمان خازن‌ها در فرکانس‌های کاری مختلف می‌باشد.

تعریف فرمولی و فیزیکی

فرمول ریاضی محاسبه ضریب تلفات خازن به قرار زیر است:

$$DF = \tan \delta = \frac{ESR}{X_C} = 2\pi f C \times ESR$$

این فرمول نشان می‌دهد که در یک فرکانس ثابت، DF مستقیماً با ESR متناسب است.

• DF پایین (خوب): یعنی خازن بیشتر شبیه به یک خازن ایده‌آل رفتار می‌کند (اتلاف کم).
• DF بالا (بد): یعنی بخش بزرگی از انرژی به گرما تبدیل می‌شود.

چرا DF در فرکانس بالا مهم‌تر است؟

در فرکانس‌های بالا، راکتانس خازن ($X_C$​) کوچک می‌شود. اگر ESR ثابت بماند (یا زیاد شود)، نسبت ESR به $X_C$​ (که همان DF است) به شدت افزایش می‌یابد.

به همین دلیل، خازن‌هایی که در مدارهای فرکانس بالا (مثل مبدل‌های DC-DC) استفاده می‌شوند باید DF بسیار پایینی داشته باشند. دیتاشیت‌های شرکت‌هایی مثل Panasonic یا Rubycon معمولاً مقدار حداکثر $\tan \delta$را در ۱۲۰ هرتز مشخص می‌کنند. ابزار محاسبه آنلاین پارامترهای خازن ما این امکان را می‌دهد که این مقدار را به فرکانس‌های دیگر تعمیم دهید و وضعیت خازن را تحلیل کنید.

تفاوت DF و Q

این دو پارامتر دو روی یک سکه هستند ($DF = 1/Q$).

• مهندسان RF معمولاً از Q استفاده می‌کنند (چون اعداد بزرگتر خوشایندترند!).
• مهندسان قدرت و طراحان منابع تغذیه معمولاً از DF استفاده می‌کنند (چون درصد تلفات برایشان ملموس‌تر است).

پارامتر فنی	نماد	رابطه با کیفیت خازن	مقدار مرجع مهندسی
مقاومت سری معادل	ESR	هرچه کمتر، بهتر	نزدیک به 0 اهم
ضریب کیفیت	Q	هرچه بیشتر، بهتر	به سمت بی‌نهایت ($\infty$∞)
ضریب تلفات	DF	هرچه کمتر، بهتر	نزدیک به 0 درصد

---

---

جمع‌بندی: چرا استفاده از ابزار محاسبه آنلاین ضروری است؟

در دنیای مدرن الکترونیک، “حدس زدن” جایگاهی ندارد. تکیه بر اعداد نوشته شده روی بدنه خازن یا استفاده از مولتی‌مترهای ساده که فقط ظرفیت ($C$C) را نشان می‌دهند، برای تعمیرات دقیق یا طراحی مدارهای حساس کافی نیست.

ابزار محاسبه آنلاین پارامترهای خازن که در این صفحه ارائه شده، به شما قدرت می‌دهد تا:

1. تعمیرکاران: قبل از تعویض قطعه، با اطمینان از خرابی پارامترهای پنهان (ESR, Leakage) آگاه شوید.
2. طراحان: اثر فرکانس بر روی امپدانس و Q را پیش‌بینی کنید و خازن مناسب را انتخاب کنید.
3. دانشجویان: مفاهیم تئوری فازورها و امپدانس مختلط را با اعداد واقعی تجربه کنید.

استفاده از این ابزار و نتایج حاصل از آن که با استانداردهای LCR مترهای دقیق آزمایشگاهی همخوانی دارد، گامی به سوی مهندسی دقیق و تعمیرات حرفه‌ای است. همین حالا مقادیر خازن مورد نظر خود را در ابزار بالا وارد کنید و تحلیل کامل آن را مشاهده نمایید. با تسلط بر محاسبه آنلاین پارامترهای خازن و درک عمیق از تأثیر هر پارامتر در عملکرد مدار، می‌توانید طراحی‌های الکترونیکی را با قابلیت اطمینان بالا و بهینه‌ترین هزینه به مرحله اجرا برسانید.

---

منابع معتبر و مراجع (References):

• [IEEE Paper] IEEE Transactions on Power Electronics – Analysis of Capacitor Reliability in Power Converters.
• [Datasheet] Nichicon Corporation – Aluminum Electrolytic Capacitors Technical Guide (Application Note).
• [Technical Guide] Panasonic Industrial Devices – Capacitor Characteristics, Reliability, and Life Estimation.
• [Industry Standard] Murata Manufacturing Co. – MLCC Impedance & ESR Characteristics in High Frequency.

این مقاله و ابزار محاسباتی آن بر اساس آخرین استانداردهای IEEE و IEC تدوین شده و مبنای نهایی برای تصمیم‌گیری فنی در تعمیرات و طراحی می‌باشد.
