نحوه تست خازن‌های بدون قطب | مطمئن‌ترین و ارزان‌ترین روش
فصل اول: معرفی ابزار مورد نیاز
در بررسی نحوه تست خازن‌های بدون قطب قطعاً به ابزارهای زیر نیاز داریم
- مولتی‌متر دیجیتال یا آنالوگ با قابلیت تست ظرفیت
- سیم‌های پراب مناسب
- پیچ‌گوشتی و ابزار بازکردن مدار (در صورت نیاز)
- دستکش عایق و عینک ایمنی
- دفترچه یادداشت یا موبایل برای ضبط نتایج
با در دست داشتن ابزار فوق، میتوانید تمام مراحل نحوه تست خازن های بدون قطب را بدون دغدغه و با دقت بالا دنبال کنید.
فصل دوم: نکات ایمنی قبل از تست
- قبل از هر اقدامی، قطع کامل برق مدار و تخلیه خازن ضروری است.
- استفاده از دستکش ایمنی و عینک فراموش نشود.
- سطح کار خشک و عاری از گرد و غبار باشد.
- از برخورد کوتاه سیم‌های پراب با قطعات مجاور خودداری کنید.
رعایت نکات ایمنی، اولین و مهم‌ترین گام در نحوه تست خازن های بدون قطب به حساب می‌آید.
جتما پیشنهاد پیشنهاد میشود این مقاله را درباره‌ی ایمنی در برق مطالعه کنید
فصل سوم: آماده‌سازی خازن
• خازن را از مدار جدا کرده یا پایه‌های آن را یک به یک آزاد کنید.
• مطمئن شوید خازن کاملاً تخلیه شده است؛ برای این منظور دو پایه را با یک مصرف کننده اتصال دهید.
• اگر عمدتاً سرامیکی یا پلی‌استر است، همان مراحل ذکرشده را به دقت پیگیری کنید.
این گام، به شما کمک می‌کند که ضمن جلوگیری از خطرات احتمالی، نتایج دقیقی در نحوه تست خازن های بدون قطب به‌دست آورید.
فصل چهارم: تنظیمات مولتی‌متر
- انتخاب رنج ظرفیت (Capacitance) روی مولتی‌متر
- اگر فول رنج است، مولتی‌متر به‌صورت خودکار محدوده را تشخیص می‌دهد.
- در مولتی‌مترهای دارای چندین رنج، ابتدا بالاترین رنج را انتخاب و سپس در صورت لزوم رنج را کاهش دهید.
تنظیم دقیق رنج، کلید موفقیت در نحوه تست خازن های بدون قطب محسوب میشود.

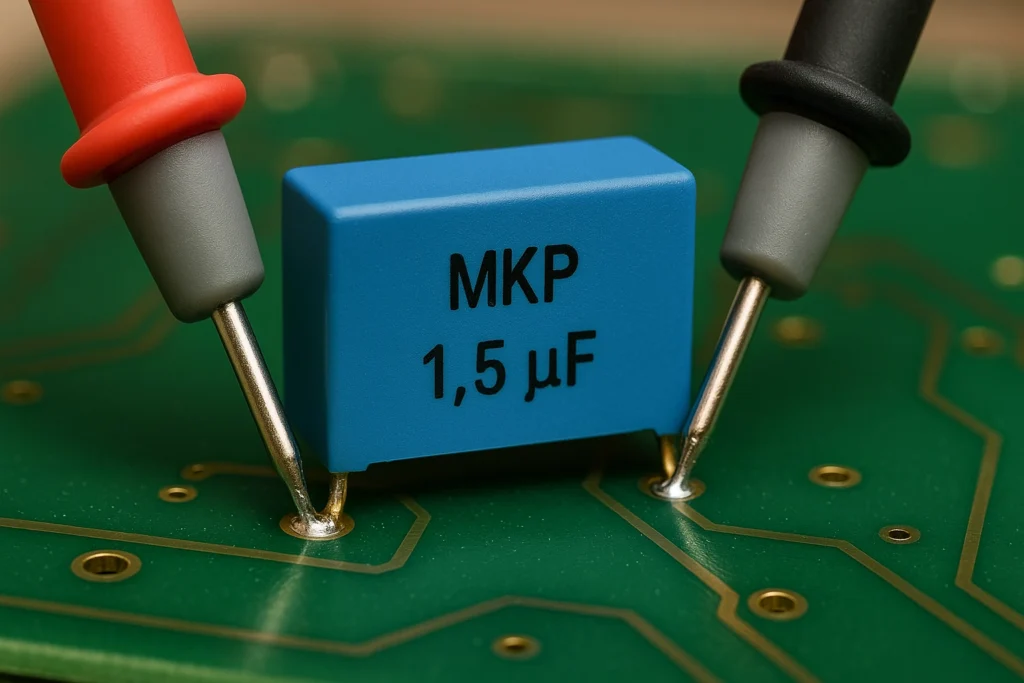

فصل پنجم: اجرای تست ظرفیت
- پراب‌های مولتی‌متر را به دو پایه خازن متصل کنید.
- اطمینان حاصل کنید که تماس محکمی برقرار شده است.
- عدد نمایش داده‌شده روی مولتی‌متر را یادداشت کنید.
- چند ثانیه صبر کنید تا مقدار ثابت شود.
با این روش ساده میتوانید به سرعت مقدار واقعی ظرفیت را مشاهده کنید و ادامه‌ی روش نحوه تست خازن های بدون قطب را دنبال نمایید.
فصل ششم: تفسیر نتایج
یکی از مهم ترین مراحل در بررسی نحوه تست خازن‌های بدون قطب تفسیر نتایج به صورت زیر است:
• مقادیر نزدیک به ظرفیت اسمی (±7 درصد) مطلوب است.
• اگر مقدار بسیار کمتر از ظرفیت اسمی باشد، خازن معیوب یا نشتی دارد.
• مقدار صفر یا ثبات نداشتن نمایشگر یعنی اتصال کوتاه در خازن است.
• مقدار بی‌نهایت یا OL نشانه مدار باز در خازن است.
در این بخش از مقاله، همه اطلاعات لازم جهت نحوه تست خازن های بدون قطب و تعبیر نتیجه تست در اختیار شما قرار گرفت.
فصل هفتم: جدول محدوده طبیعی ظرفیت
در بررسی نحوه تست خازن‌های بدون قطب در جدول؛ فقط مثال می‌باشد و شما میتوانید همین مثال هارا به دیگر خازن ها تعمیم بدهید.
| نوع خازن | ظرفیت اسمی | محدوده طبیعی (±10%) |
|---|---|---|
| خازن سرامیکی | 10 نانو فاراد | 9–11 نانو فاراد |
| خازن پلی‌استر | 100 نانو فاراد | 90–110 نانو فاراد |
| خازن پلی‌پروپیلن | 1 میکرو فاراد | 0.9–1.1 میکرو فاراد |
| خازن پلی‌استایرن | 47 نانو فاراد | 42–52 نانو فاراد |
استفاده از جدول فوق کمک می‌کند در نحوه تست خازن های بدون قطب به‌سرعت متوجه شوید که آیا خازن در بازه مجاز قرار دارد یا خیر.
فصل هشتم: انواع خازن های بدون قطب در بررسی نحوه تست خازن‌های بدون قطب
در این قسمت فهرستی از انواع خازن های بدون قطب ارائه میشود تا یک آشنایی کلی با نحوه تست خازن‌های بدون قطب داشته باشید:

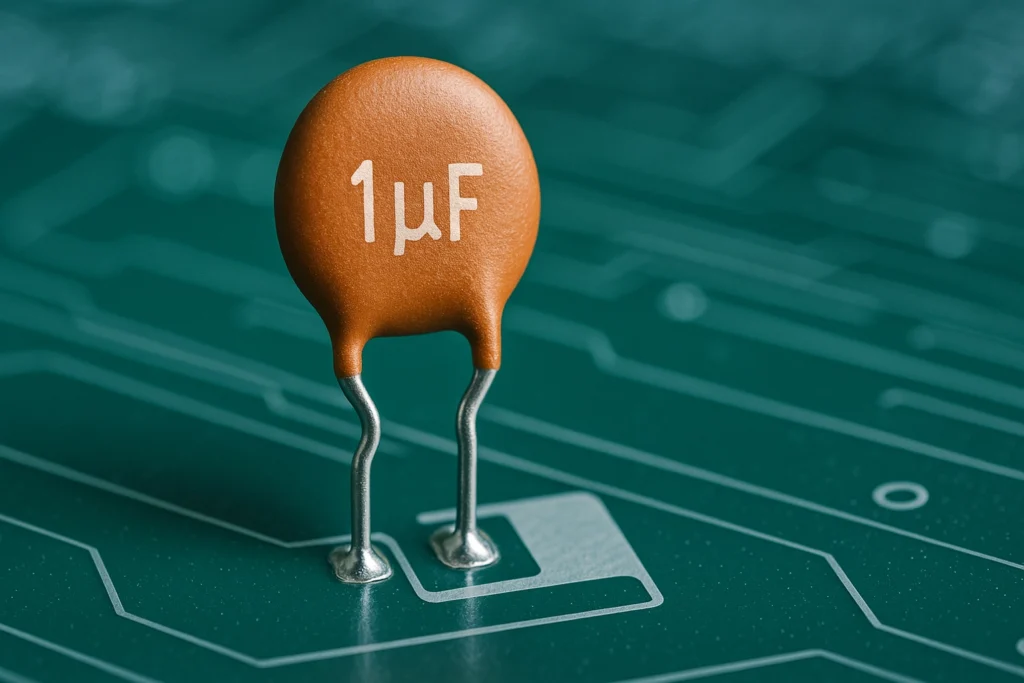

- خازن سرامیکی
- خازن پلی‌استر (Mylar)
- خازن پلی‌پروپیلن
- خازن پلی‌استایرن
- خازن کاغذی
- خازن نانو‌فایبر
- خازن فلیتاد
- خازن شیشه‌ای
- خازن فیلم دار
- خازن تانتالیوم (بدون قطب)
- خازن الکترولیتی جامد (بی‌قطبی)
فقط جهت تکمیل فهرست انواع خازن های بدون قطب، نام آن‌ها آورده شد و توضیحی درباره ویژگی‌ها یا کاربرد ندارند.
میتوانید توضیحات تکمیلی را در دسته‌ی آموزش قطعه شناسی بصورت کامل فراگیری کنید.
فصل نهم: نکات طلایی در نحوه تست‌خازن های بدون قطب
- اختلاف بیشتر از ±10% با ظرفیت اسمی نشانه خرابی است.
- سنجش چندباره و میانگین‌گیری دقت تست را بالا می‌برد.
- در صورت وجود نویز یا اختلال در نمایشگر، سیم‌ها را مجدداً وصل کنید.
- از تماس دستی با پایه‌ها در حین اندازه‌گیری پرهیز کنید.
رعایت نکات فوق تضمین می‌کند، که این روش از نحوه تست خازن‌های بدون قطب را با بالاترین دقت انجام دهید.
فصل دهم: جمع‌بندی
در این مقاله 7 گام عملی برای نحوه تست خازن‌های بدون قطب با مولتی‌متر را بررسی کردیم.
- معرفی ابزار
- نکات ایمنی
- آماده‌سازی خازن
- تنظیم مولتی‌متر
- اندازه‌گیری ظرفیت
- تفسیر نتایج
- بررسی جدول مقادیر
با پیروی از این مراحل، هر تکنسین یا علاقه‌مند به الکترونیک می‌تواند به‌سرعت و بدون نیاز به دستگاه‌های با هزینه سنگین، سلامت خازن‌های بدون قطب را کنترل کند. در طول مقاله چندین بار روش نحوه تست خازن‌های بدون قطب تکرار و تشریح شد تا تسلط شما بر فرایند افزایش یابد.
فصل یازدهم: پرسش‌های متداول
پرسش 1: آیا قبل از تست باید خازن حتماً از مدار خارج شود؟
پاسخ: بله، برای جلوگیری از اثر مدار و تضمین دقت، خازن را جدا کنید.
پرسش 2: اگر مولتی‌متر ظرفیت را نشان ندهد چه کنیم؟
پاسخ: رنج را عوض کنید یا از مولتی‌متر دیگری استفاده نمایید.
پرسش 3: چرا نتایج تست خازن ثابت نمی‌ماند؟
پاسخ: ممکن است خازن دارای نشتی باشد یا تماس پراب‌ها ضعیف باشد.
با مطالعه کامل مقاله و تکرار روش نحوه تست خازن‌های بدون قطب، اکنون شما به یک مرجع عملی و جامع برای تست خازن‌های بدون قطب تبدیل شده‌اید. موفق باشید!
